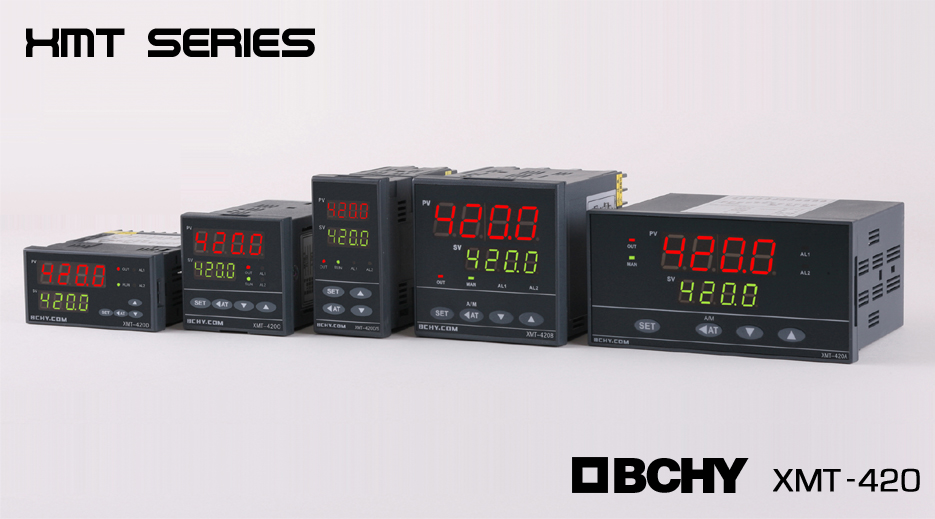

XMT420 技术规格

外型尺寸型号定义技术规格特征

显示

  • 数字显示：

  • 参数显示：
  • 运行显示：

  • 显示分辨率：
  • 测量精度范围：
  • 测量值（PV）7 段红色LED数码管，4位小数点显示
    设定值（SV）7 段绿色LED数码管，4位小数点显示
  • 用PV、SV窗内数码管显示参数符号及参数设定值
  • 用绿色LED显示报警2（AL2）
    用红色LED显示主输出（OUT）和报警1（AL1）
  • 依据测量范围决定（0.001、0.01、0.1、1）
  • 0.5级（±0.5%FS +1 digit）

设定

  • 设定：
  • 设定范围：
  • 通过四个功能键进行设置
  • 与测量范围相同

输入

  • 输入类型：
  • 热电偶：
  • 接线阻抗：
  • 输入阻抗：
  • 冷端温度补偿精度：
  • 热电阻(R.T.D.)：
  • 接线阻抗：
  • 输入阻抗：
  • 测量电流：
  • 电压：
  • 输入阻抗：
  • 电流：
  • 输入阻抗：
  • 取样周期：
  • 输入数字滤波：
  • 通过输入类型表选择多种热电偶，热电阻（R.T.D.）、电压（mV，V）或电流（mA）
  • K、S、Wr、E、J、T、B、N
  • 100Ω以下
  • ≥500 KΩ
  • 2℃（0～50℃）

  • Pt100、Cu50 三线制
  • 最大5Ω/线，三线应有相同的电阻值
  • 每线5Ω以下
  • 热电阻输入约0.25mA
  • 0～20mV、0～60mV、0～100mV、0～1V、 0.2～1V、0～5V、1～5V
  • 0～20mV；0～1V：≥5MΩ；0～5V：≥500kΩ
  • 0～10mA、0～20mA 、4～20mA
  • 0～10mA：≤500Ω、0～20mA、4～20mA：≤250Ω
  • 0.5s
  • 0～40

控制方式

  • 自整定：
  • 调节方式：




  • PID控制参数：


  • 调节动作：
  • 控制切换周期：
  • 输出限幅：
  • 具备专家PID自整定功能，也可用手动设置PID参数
  • SSR驱动电压PID
    0~5V，1~5V电压输出PID
    0~10mA、4～20mA、0~20mA电流输出PID
    单相、三相SCR过零触发PID
    继电器触点PID
  • M5：保持参数 （0～999.9） 1℃或1
    P：速率参数 （0～9999） 0.01秒℃
    t：滞后时间参数 （1～9999） 秒
  • 具备正反作用调节方式
  • 0～120秒
  • 0～105%

控制输出

  • 输出信号：
  • On时：
  • OFF时：
  • 输出信号：
  • 输出信号：
  • 输出信号：
  • 输出信号：
  • 触点容量：
  • 开关脉冲电压信号
  • 12V DC±10% （max30mA）
  • 0.6V DC 以下
  • 0~5V，1~5V
  • 4～20mA 负载阻抗500Ω以下
  • 可触发5～500A的双向可控硅或单硅反并联模块
  • 触点开关信号
  • 220 V AC / 2A或24V DC / 2A

程序规格

  • 程序段数：
  • 程序段设定方式
  • 最多可设置50段程序
  • 用按键进行设定（温度→时间→温度格式）

通讯（可选）

  • 信号电平：
  • 通信系统：
  • 数据格式：
  • 通讯地址：
  • 波特率：
  • 通讯距离：
  • 通讯代码：
  • 可连接仪表数：
  • E IA标准，与RS232C和RS485相一致
  • RS485 2 线半双工多点（BUS）系统或RS232串行通信接口
  • 数据格式为10位：8位数据位，无奇偶校验位，2位停止位
  • 仪表地址范围为0～100
  • 1200、2400、4800、9600和19200bps
  • RS485最远可达到1200m（依据具体情况而定）
  • 采用16进制数据格式
  • 最多可连接64台（依据具体情况而定）

报警规格

  • 报警点数：
  • 报警方式：
  • 报警显示：
  • 报警设定：
  • 报警不灵敏区：
  • 报警输出：
  • 触点容量：
  • 最多可输出3路
  • 上、下限报警及偏差报警，每个报警点能任意设定
  • SV窗内报警类型符号闪烁同时报警LED（AL1/AL2）亮
  • 范围-1999～9999
  • 0～200.0℃或0～2000
  • 继电器触点
  • 220 V AC/2A或24V DC/2A

变送输出

  • 变送范围：
  • 变送精度：
  • 0~22mA、0~10V DC
  • 0.3级（±0.3%FS）

馈电输出

  • 输出规格：
  • 24V DC电压，最大输出电流为25mA，可供无源变送器使用

其他

  • 电源：
  • 使用环境温度：
  • 使用环境湿度：
  • 数据存储：
  • 最大共模电压：
  • 共模抑制比：
  • 串模抑制比：
  • 功耗：
  • 外壳：
  • 外形尺寸




  • 颜色：
  • 安装方法：
  • 安装面板厚度：
  • 开孔尺寸：




  • 重量：




  • 开关电源100～240V AC（50Hz/60Hz），24V DC±2V
  • 环境温度0～50℃
  • 相对湿度≤85%
  • 由EEPROM保存设定的参数
  • 电压250V AC
  • 130dB以上
  • 50dB以上
  • ≤10W
  • 阻燃ABS
  • XMT-420A：W160×H80×D123mm
    XMT-420B：W96×H96×D110mm
    XMT-420C：W72×H72×D112mm
    XMT-420D：W96×H48×D110mm
    XMT-420D/S：W48×H96×D110mm
  • 灰
  • 夹持式
  • 1.0～3.5mm
  • XMT-420A：W150×H76mm
    XMT-420B：W92×H92mm
    XMT-420C：W68×H68mm
    XMT-420D：W92×H45mm
    XMT-420D/S：W45×H92mm
  • XMT-420A：≤410g
    XMT-420B：≤360g
    XMT-420C：≤270g
    XMT-420D：≤260g
    XMT-420D/S：≤260g
XMT420 技术规格
